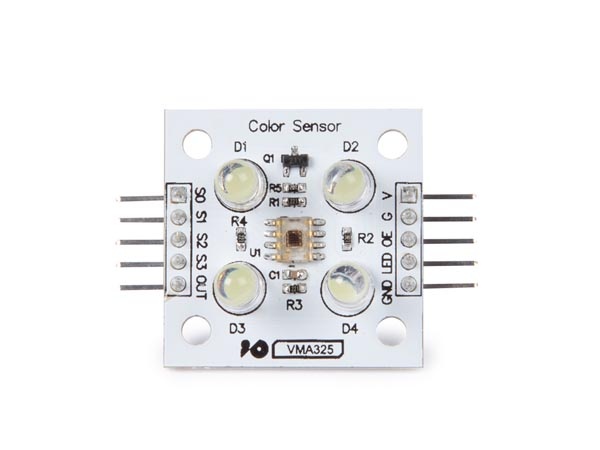

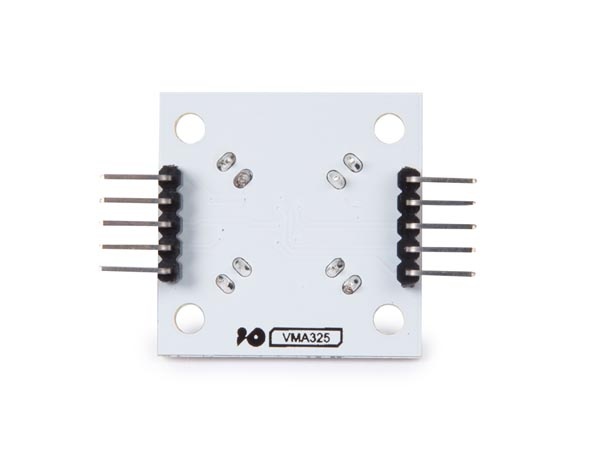

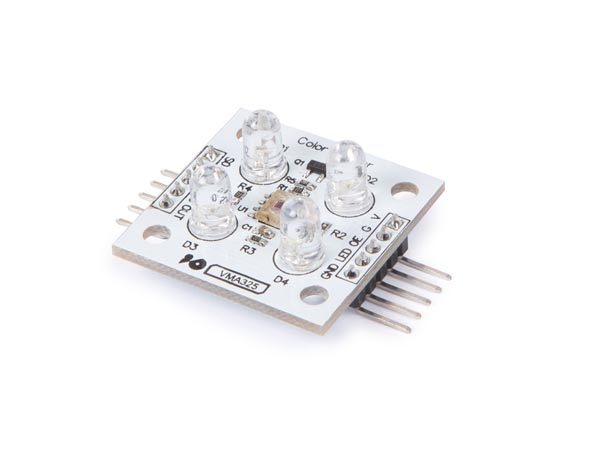

CAPTEUR DE COULEUR TCS3200

Le TCS230 détecte la lumière des couleurs à l'aide d'une série de photodiodes 8 x 8. En utilisant un convertisseur courant-fréquence, les lectures des photodiodes sont converties en une onde carrée avec une fréquence directement proportionnelle à l'intensité de la lumière. La carte Arduino permet de lire la sortie de l'onde et d'obtenir la couleur. Caractéristiques conversion à haute résolution de l'intensité lumineuse en fréquence fréquence de sortie à pleine échelle et couleur programmable communique directement avec un microcontrôleur tension de fonctionnement de 2.7 V à 5.5 V fonction de mise hors tension erreur de non-linéarité de 0.2% à 50 kHz coefficient de température stable à 200 ppm/°C Spécifications S0-S1: sélection de mise à l'échelle des fréquences de sortie S2-S3: sélection du type des photodiodes OUT: fréquence de sortie OE: broche d'activation de sortie (OE)
