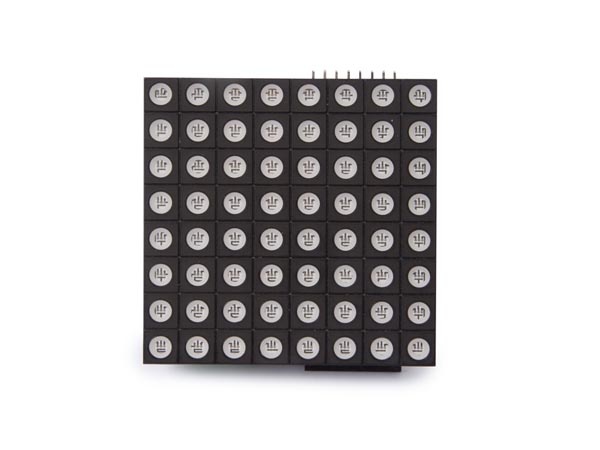

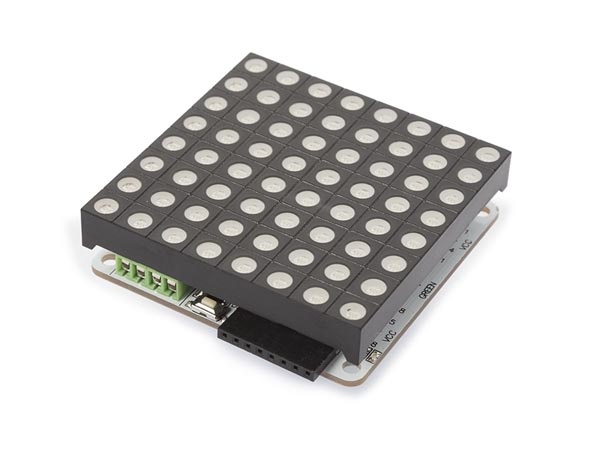

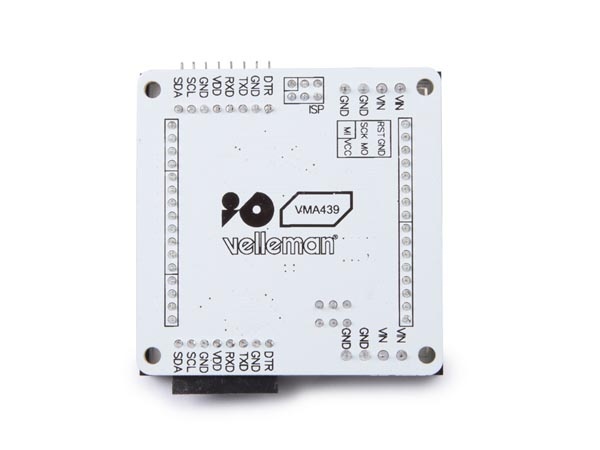

CARTE À MATRICE LED RGB & CARTE CONTRÔLEUR ATMEGA328

La carte contrôleur est une plate-forme de commande de matrice LED RGB basée sur Arduino (ATmega328P). Chaque couleur (R, G & B) peut être contrôlée avec une résolution d'intensité PWM (MLI) de 8 + 6 bits. Le design facilite l'écriture ou la modification du firmware avec l'Arduino IDE. Caractéristiques supporte les couleurs 8 bits avec correction 6 bits pour chaque couleur dans chaque point support matériel PWM de 16 MHz sans circuits externes interface GPIO et ADC dédiée matériel UART et communication I2C 24 canaux de courant constant de 100 mA chacun 8 cuper canaux contrôleur de 500 mA chacun la carte contrôleur est basée sur ATMEGA328 et fonctionne avec IDE Spécifications dimensions du module: 60 x 60 x 16 mm microprocesseur: Atmega328P indicateur: état PWR alimentation: de 5 à 7.5 VCC connecteur d'alimentation en cascade: bornes de connexion interface du programme: UART/ISP (VMA440) connecteur d'extension: connecteur coudé à 8 broches, 2,54 mm protocoles de communication: UART/IIC consommation de courant (sans matrice LED: max. 40 mA courant d'actionnement (chaque canal): max. 500 mA courant d'actionnement (chaque point): max. 58 mA temps de réponse du circuit: 10 ns résolution de couleur de la matrice RGB LED par point: 16 M vitesse de transmission UART: 9600 - 115200
