KIT D'OSCILLOSCOPE ÉDUCATIF POUR PC

*** Attention: Derniere(s) pièce(s) dispo, en vente jusqu'a épuisement du stock ***

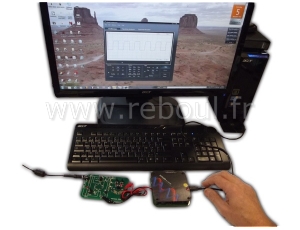

image non contractuelle
Cet article n'est actuellement pas proposé à la vente
Code commande
1516-0348
Reference fabricant
EDU09
Fabricant
VELLEMAN
Disponibilité pour la quantité demandée


Description

Vous trouvez que les oscilloscopes sont souvent chers et compliqués à utiliser? Pas celui-ci!
Assemblez votre propre oscilloscope et utilisez votre ordinateur pour afficher les résultats de mesure.
Ce kit compact est facile à assembler et doté des mêmes fonctions qu'un oscilloscope complet (p.ex. PCSU200 ou PCSU1000).
Le kit inclut une notice détaillée et des cordons de mesure.

Spécifications
•oscilloscope: ?bande passante: CC à 200 kHz ±3dB
?impédance d'entrée: 100 kohm / 20 pF
?tension d'entrée max.: 30V (AC + DC)
?base de temps: de 10µs à 500ms / division
?plage de l'entrée: 100mV à 5V/div
?sensibilité d'entrée: résolution de l'afficheur de 3mV
?lecture: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…
?durée d'enregistrement: 1k échantillons
?fréquence d'échantillonnage: 62.5Hz à 1.5MHz
?fonction historique du signal
?sélection automatique de la plage
?fonction de prédémarrage: sur des rangées de 0.1 ms/div .. 500 ms/div
?modes de persistance: gradient de couleurs, persistance variable ou infinie

•analyseur de spectre: ?échelle de fréquence: 0 .. 150Hz à 75kHz
?principe de fonctionnement: FFT (Fast Fourier Transform)
?résolution FFT: 512 lignes

•enregistreur transitoire: ?échelle de temps: de 20ms/div à 2000s/div
?temps d'enregistrement max.: 9.4h / écran
?sauvegarde automatique des écrans et données
?sauvegarde et affichage des écrans
?enregistrement automatique durant plus d'un an
?nombre max. d'échantillons: 100/s
?nombre min. d'échantillons: 1 échantill. / 20s

•généralités: ?marqueurs pour: amplitude/tension et fréquence/temps
?sélection entre le mode 'expert' et le mode 'basic'
?couplage d'entrée: CC et CA
?résolution de 8 bits
?sauvegarde automatique des écrans et données
?alimentation via USB: +/- 200mA
?utilise le pilote Human Interface Device (HID) de Microsoft®, ne nécessite pas de pilote externe
?dimensions: 94 x 94mm

•exigences min. du système: ?PC compatible avec IBM
?Windows™ XP, Vista, 7, 8 *
?carte de vidéo SVGA (min.1024 x 768)
?souris
?port USB libre 1.1 ou 2.0



Caractèristiques

Caractéristiques générales
Poids 50g
